Aparelho de levantamento 24T - 885mm
Produto
Quantidade
PE24G885SX
Aparelho de levantamento 24T - 885mm - Sapata G - Sem extensor
Aparelho de levantamento 24T - 885mm - Sapata G - Sem extensor
-
+
PE24T885SX
Aparelho de levantamento 24T - 885mm - Sapata T - Sem extensor
Aparelho de levantamento 24T - 885mm - Sapata T - Sem extensor
-
+
PE24S885SX
Aparelho de levantamento 24T - 885mm - Sapata S - Sem extensor
Aparelho de levantamento 24T - 885mm - Sapata S - Sem extensor
-
+
Descrição

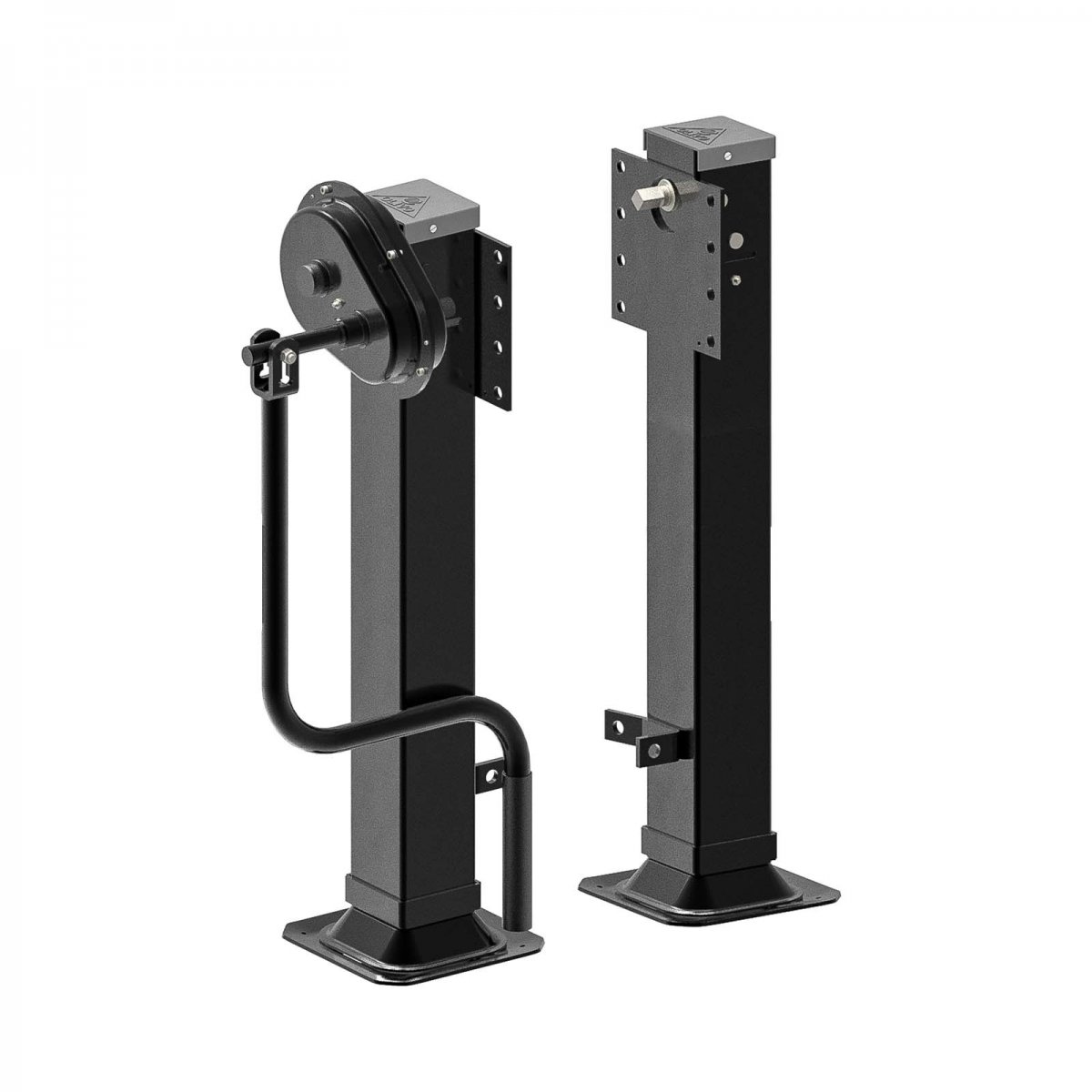

Aparelho de levantamento 24T - 885mm

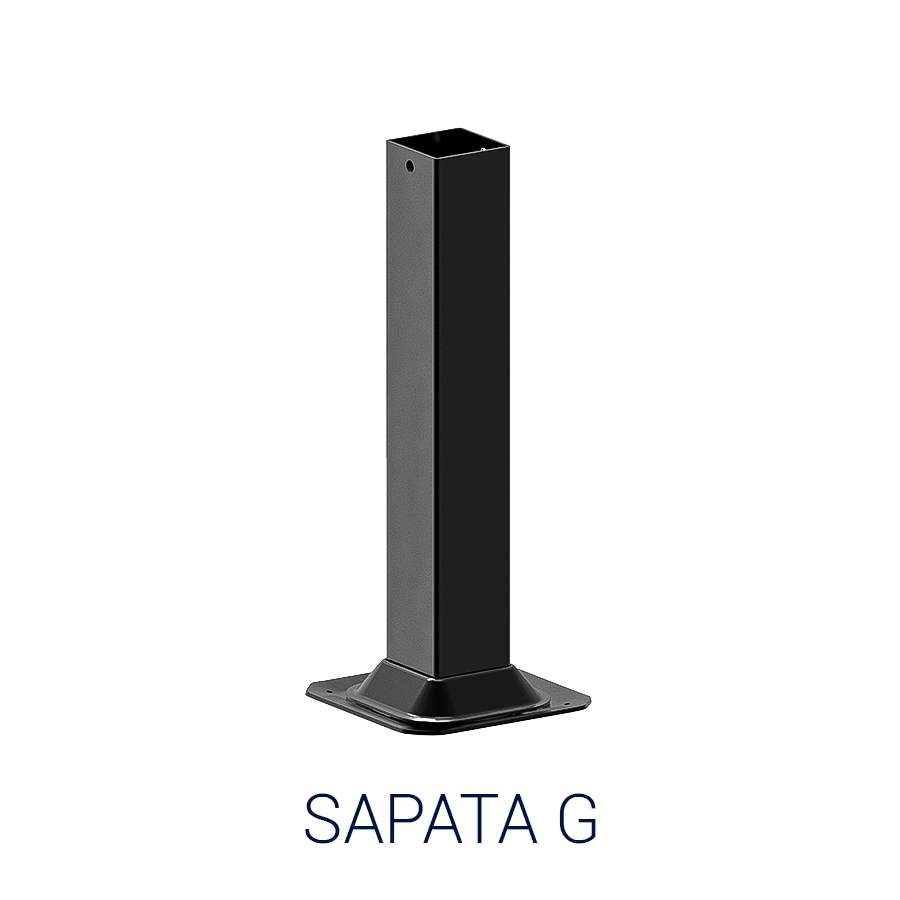

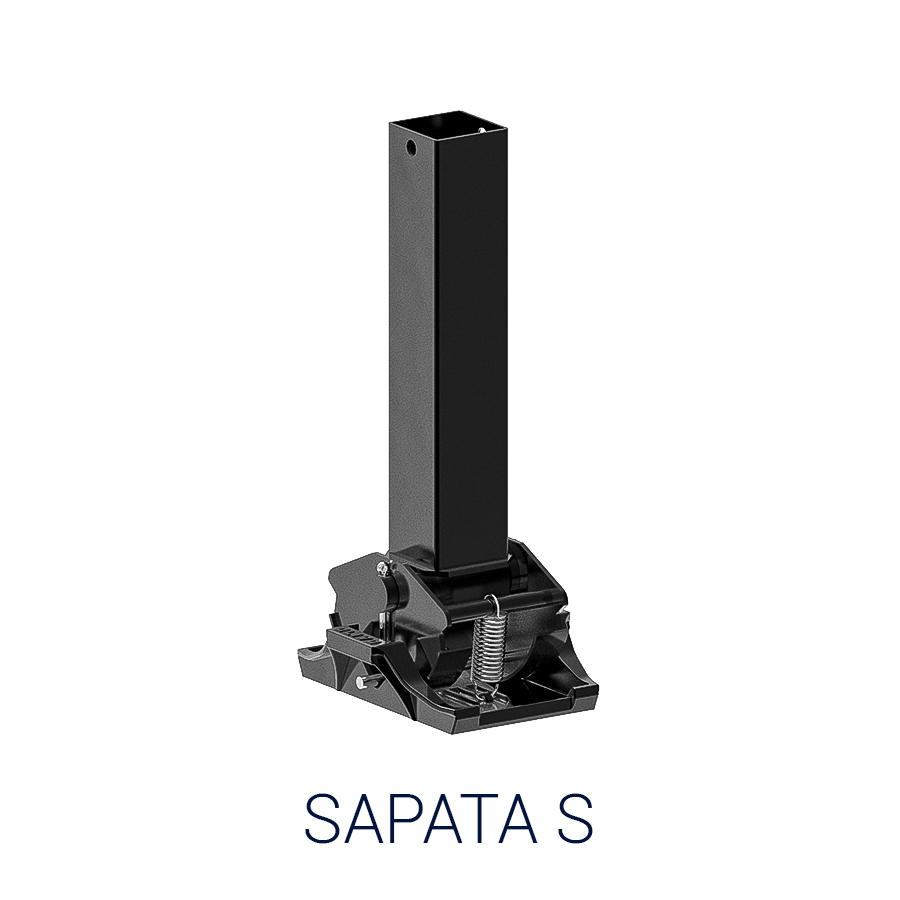

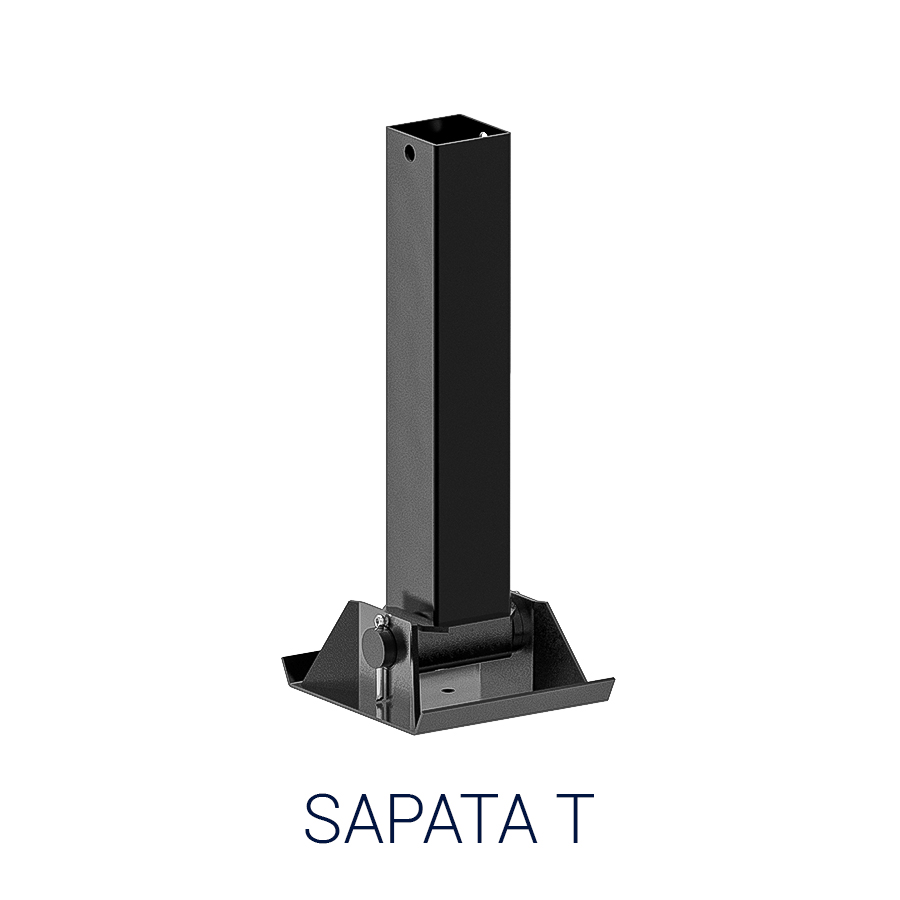

Para sapatas G, T ou S.
SEM EXTENSOR
Aplicação
Para Carreta
Ficha Técnica
|
Tabela de Itens |
||
|---|---|---|
| Código | Altura | Sapata |
| PE24G885SX | 885mm | Tipo G |
| PE24T885SX | 885mm | Tipo T |
| PE24S885SX | 885mm | Tipo S |
|

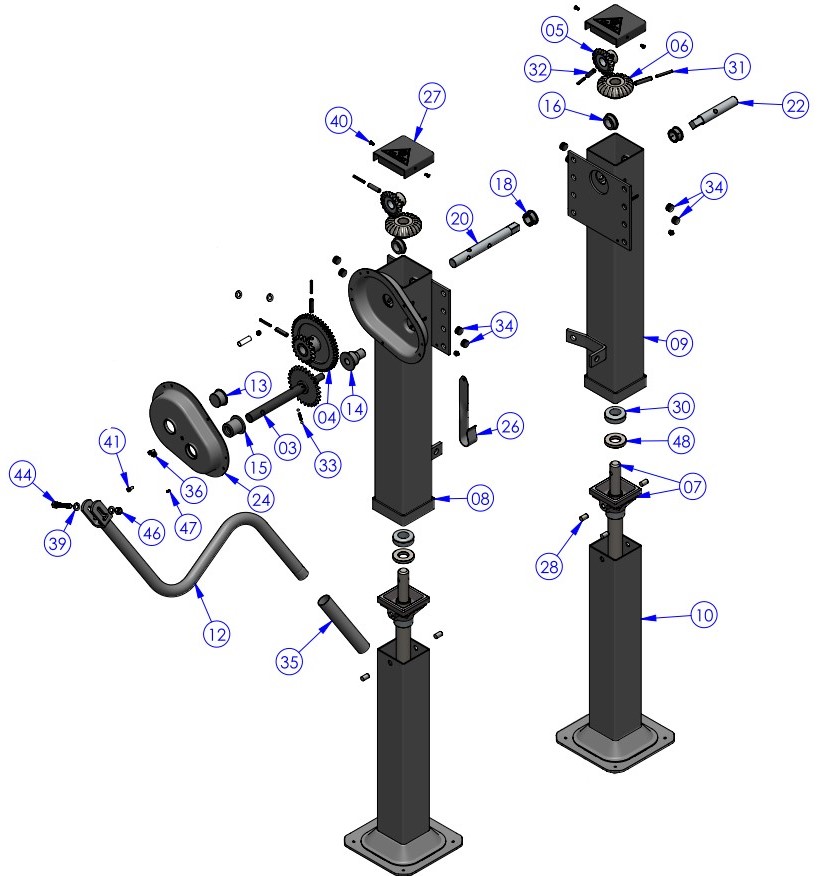

Itens |
|||
|---|---|---|---|
| Item | Código | Descrição | Qtd. |
| 03 | OL2403 | Engrenagem intermediária | 1 |
| 04 | OL2404 | Engrenagem dupla | 1 |
| 05 | OL2405 | Pinhão Cônico | 2 |
| 06 | OL2406 | Engrenagem Cônica | 2 |
| 07 | OL2407 | Conjunto porca e fuso PE24/28T | 2 |
| *08 | OL2460 | Conjunto tubo externo direito (905mm) | 1 |
| *09 | OL2461 | Conjunto tubo externo esquerdo (905mm) | 1 |
| **10 | OL2410 | Conjunto da sapata (630mm) | 2 |
| 12 | OL2412 | Conjunto da Manivela | 1 |
| 13 | OL2413 | Bucha plástica | 1 |
| 14 | OL2414 | Bucha do eixo de transmissão | 1 |
| 15 | OL2415 | Bucha da caixa de transmissão | 1 |
| 16 | OL2416 | Bucha Separadora | 2 |
| 18 | OL2418 | Bucha do eixo de união | 3 |
| 20 | OL2420 | Eixo de união direito | 1 |
| 22 | OL2422 | Eixo de união esquerdo | 1 |
| 24 | OL2424 | Tampa da caixa de transmissão | 1 |
| 26 | OL2426 | Suporte da manivela | 1 |
| 27 | OL2427 | Tampa plástica preta | 2 |
| 28 | OL2428 | Pinos para fixação da porca | 4 |
| 30 | OL2430 | Rolamento fix. de esferas B 139 | 2 |
| 31 | OL2431 | Pino elático pes. Ø6x50 e Ø10x50 din 1481 | 2 |
| 32 | OL2432 | Pinos eláticos Ø6x40 e Ø10x40 din 1481 | 4 |
| 33 | OL2433 | Mola e esfera | 1 |
| 34 | OL2434 | Plug de borracha | 8 |
| 35 | OL2435 | Manopla | 1 |
| 36 | OL2436 | Graxeira reta BSP 1/8" | 3 |
| 37 | OL2437 | Adesivo de identificação | 1 |
| 39 | OL2439 | Arruela lisa Ø10 | 2 |
| 40 | OL2440 | Parafuso Fenda 3/16"x1/2" cabeça chata | 4 |
| 41 | OL2441 | Parafuso Allen M6x12mm galvanizado | 5 |
| 43 | OL2443 | Parafuso cab. sext. M10x50 galvanizado | 1 |
| 44 | OL2444 | Parafuso cab. sext. M10x60 galvanizado | 1 |
| 46 | OL2446 | Porca sextavada M10 autotravante | 2 |
| 47 | OL2467 | Arruela de encosto do rolamento | 1 |
| *Códigos alteram confrme altura do aparelho de levantamento **Código alteram conforme tipo da sapata |
|||
