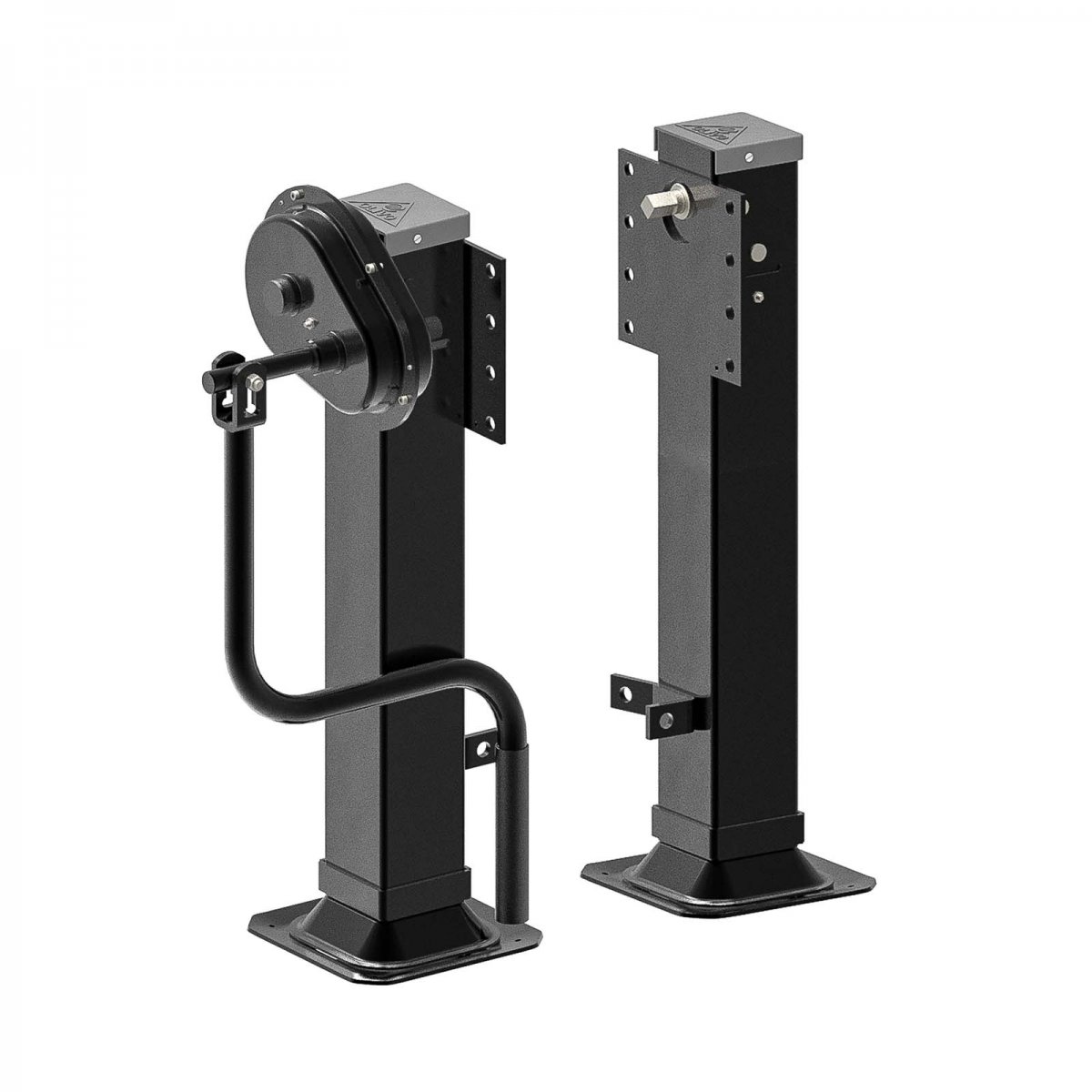

Aparelho de levantamento 24Ton - 750mm

Aparelho de levantamento 24Ton - 750mm

Aparelhos de Levantamento > 24 Toneladas - Sem Extensor

Aparelho de levantamento 24Ton - 750mm

Produto
Quantidade
PE24G750SX
Aparelho de levantamento 24Ton - 750mm - Sapata G - Sem Extensor.
-
+
PE24T750SX
Aparelho de levantamento 24Ton - 750mm - Sapata T - Sem Extensor.
-
+

Descrição

Aparelho de levantamento 24Ton - 750mm

Para sapatas G ou T.

SEM EXTENSOR

Aplicação

Para Carreta

Ficha Técnica

Tabela de Itens

Código Altura Sapata
PE24G750SX 885mm Tipo G
PE24T750SX 885mm Tipo T

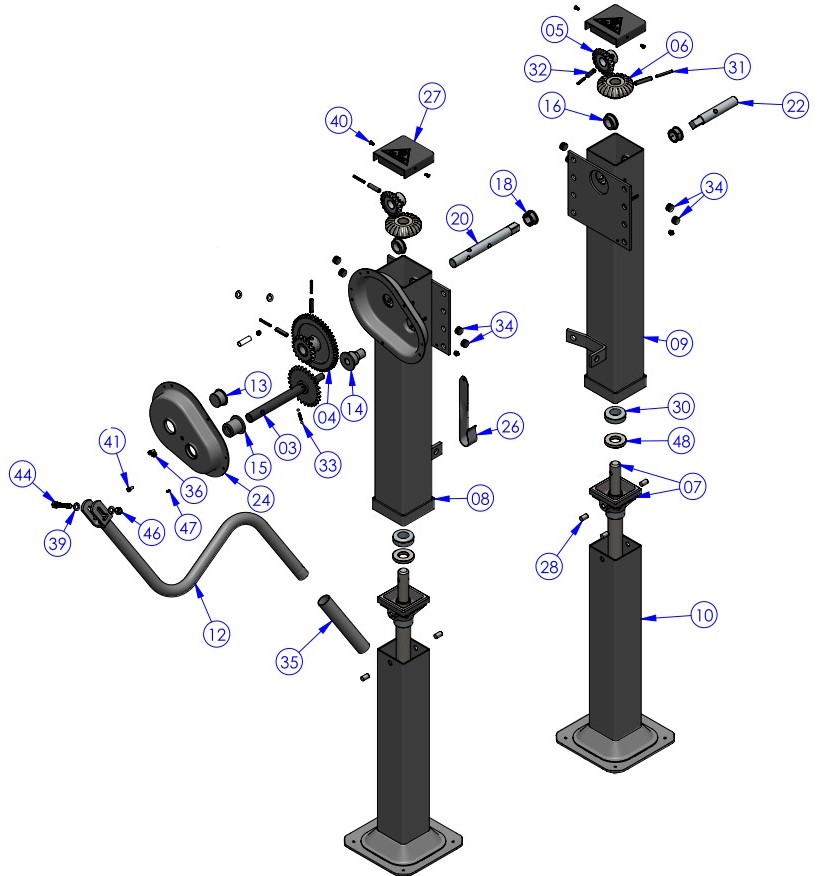

Itens

Item Código Descrição Qtd.
03 OL2403 Engrenagem intermediária 1
04 OL2404 Engrenagem dupla 1
05 OL2405 Pinhão Cônico 2
06 OL2406 Engrenagem Cônica 2
07 OL2407 Conjunto porca e fuso PE24/28T 2
*08 OL2460 Conjunto tubo externo direito (905mm) 1
*09 OL2461 Conjunto tubo externo esquerdo (905mm) 1
**10 OL2410 Conjunto da sapata (630mm) 2
12 OL2412 Conjunto da Manivela  1
13 OL2413 Bucha plástica 1
14 OL2414 Bucha do eixo de transmissão 1
15 OL2415 Bucha da caixa de transmissão 1
16 OL2416 Bucha Separadora 2
18 OL2418 Bucha do eixo de união 3
20 OL2420 Eixo de união direito 1
22 OL2422 Eixo de união esquerdo  1
24 OL2424 Tampa da caixa de transmissão 1
26 OL2426 Suporte da manivela 1
27 OL2427 Tampa plástica preta  2
28 OL2428 Pinos para fixação da porca 4
30 OL2430 Rolamento fix. de esferas B 139 2
31 OL2431 Pino elático pes. Ø6x50 e Ø10x50 din 1481 2
32 OL2432 Pinos eláticos Ø6x40 e Ø10x40 din 1481 4
33 OL2433 Mola e esfera 1
34 OL2434 Plug de borracha 8
35 OL2435 Manopla 1
36 OL2436 Graxeira reta BSP 1/8" 3
37 OL2437 Adesivo de identificação 1
39 OL2439 Arruela lisa Ø10 2
40 OL2440 Parafuso Fenda 3/16"x1/2" cabeça chata 4
41 OL2441 Parafuso Allen M6x12mm galvanizado 5
43 OL2443 Parafuso cab. sext. M10x50 galvanizado 1
44 OL2444 Parafuso cab. sext. M10x60 galvanizado 1
46 OL2446 Porca sextavada M10 autotravante 2
47 OL2467 Arruela de encosto do rolamento 1
*Códigos alteram confrme altura do aparelho de levantamento
**Código alteram conforme tipo da sapata
