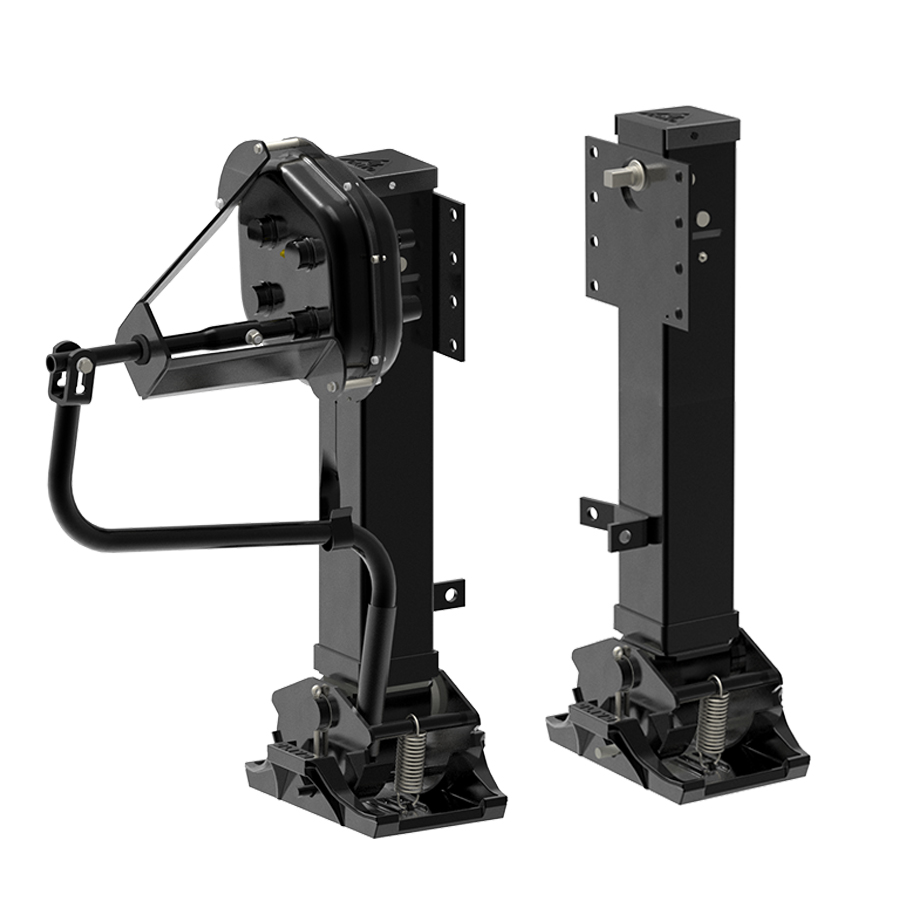

Aparelho de levantamento 28T - 773mm
Produto
Quantidade
PE28S773
Aparelho de levantamento 28T - 773mm - Sapata S.
Aparelho de levantamento 28T - 773mm - Sapata S.
-
+
Descrição
Aparelho de levantamento 28T - 773mm
Para sapata S.
Aplicação
Para Bitrem
Ficha Técnica
|
Tabela de Itens |
||
|---|---|---|
| Código | Altura | Sapata |
| PE28G773 | 773mm | Tipo S |
|

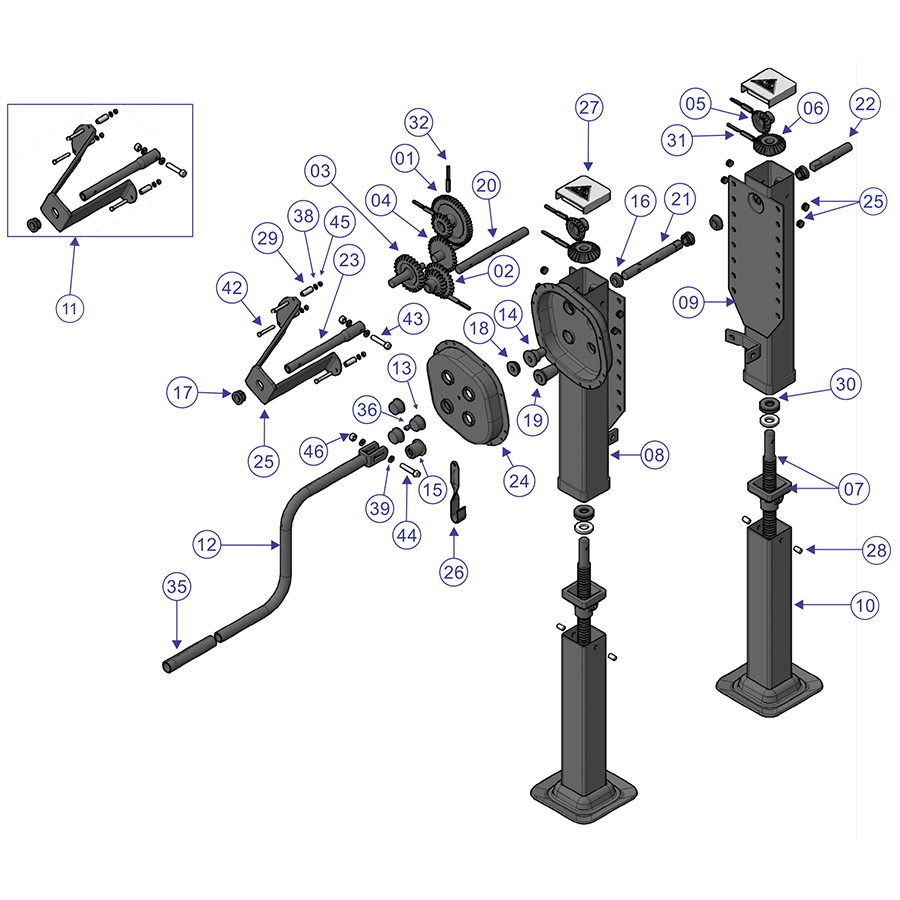

Itens |
|||
|---|---|---|---|
| Item | Código | Descrição | Qtd. |
| 01 | OL2801 | Engrenagem Tripla | 1 |
| 02 | OL2802 | Engrenagem Troca de marcha | 1 |
| 03 | OL2803 | Engrenagem intermediária | 1 |
| 04 | OL2804 | Eixo com engrenagem | 1 |
| 05 | OL2405 | Pinhão Cônico | 2 |
| 06 | OL2406 | Engrenagem Cônica | 2 |
| 07 | OL2407 | Conjunto porca e fuso PE24/28T | 2 |
| *08 | OL2808 | Conjunto tubo externo direito (905mm) | 1 |
| *09 | OL2809 | Conjunto tubo externo esquerdo (905mm) | 1 |
| **10 | OL2410 | Conjunto da sapata (630mm) | 2 |
| 11 | OL2411 | Conjunto extensor da manivela | 1 |
| 12 | OL2412 | Conjunto da Manivela | 1 |
| 13 | OL2413 | Bucha plástica | 1 |
| 14 | OL2414 | Bucha do eixo de transmissão | 1 |
| 15 | OL2415 | Bucha da caixa de transmissão | 1 |
| 16 | OL2416 | Bucha Separadora | 2 |
| 17 | OL2417 | Bucha do extensor | 3 |
| 18 | OL2818 | Bucha do Eixo intermediário | 1 |
| 19 | OL2819 | Bucha do Eixo de transmissão | 1 |
| 20 | OL2820 | Eixo de transmissão | 1 |
| 21 | OL2821 | Eixo de união direito | 1 |
| 22 | OL2422 | Eixo de união esquerdo | 1 |
| 23 | OL2423 | Eixo tubo remanchado | 1 |
| 24 | OL2824 | Tampa da caixa de transmissão | 1 |
| 25 | OL2825 | Mancal do extensor | 1 |
| 26 | OL2826 | Suporte da manivela | 1 |
| 27 | OL2827 | Tampa plástica branca | 2 |
| 28 | OL2428 | Pinos para fixação da porca | 4 |
| 29 | OL2429 | Luva distanciadora | 3 |
| 30 | OL2430 | Rolamento fix. de esferas B 139 | 2 |
| 31 | OL2431 | Pino elático pes. Ø6x50 e Ø10x50 din 1481 | 2 |
| 32 | OL2432 | Pinos eláticos Ø6x40 e Ø10x40 din 1481 | 4 |
| 33 | OL2433 | Mola e esfera | 1 |
| 34 | OL2434 | Plug de borracha | 8 |
| 35 | OL2435 | Manopla | 1 |
| 36 | OL2436 | Graxeira reta BSP 1/8" | 3 |
| 37 | OL2437 | Adesivo de identificação | 1 |
| 38 | OL2438 | Arruela lisa M6 galvanizada | 3 |
| 39 | OL2439 | Arruela lisa Ø10 | 2 |
| 40 | OL2440 | Parafuso Fenda 3/16"x1/2" cabeça chata | 4 |
| 41 | OL2441 | Parafuso Allen M6x12mm galvanizado | 5 |
| 42 | OL2442 | Parafuso sextavado M6x60 | 3 |
| 43 | OL2443 | Parafuso sextavado M10x50 galvanizado | 1 |
| 44 | OL2444 | Parafuso cab. sext. M10x60 galvanizado | 1 |
| 45 | OL2445 | Porca sextavada M6 autotravante galvanizado | 3 |
| 46 | OL2446 | Porca sextavada M10 autotravante | 2 |
| 47 | OL2418 | Bucha do eixo de união | 2 |
| 48 | OL2467 | Arruela de encosto do rolamento | 1 |
| *Códigos alteram conforme altura do aparelho de levantamento **Código altera conforme tipo de sapata |
|||
