Aparelho de levantamento 28T - 885mm

Aparelho de levantamento 28T - 885mm

Aparelhos de Levantamento > 28 Toneladas - Com Extensor

Aparelho de levantamento 28T - 885mm

Produto
Quantidade
PE28G885

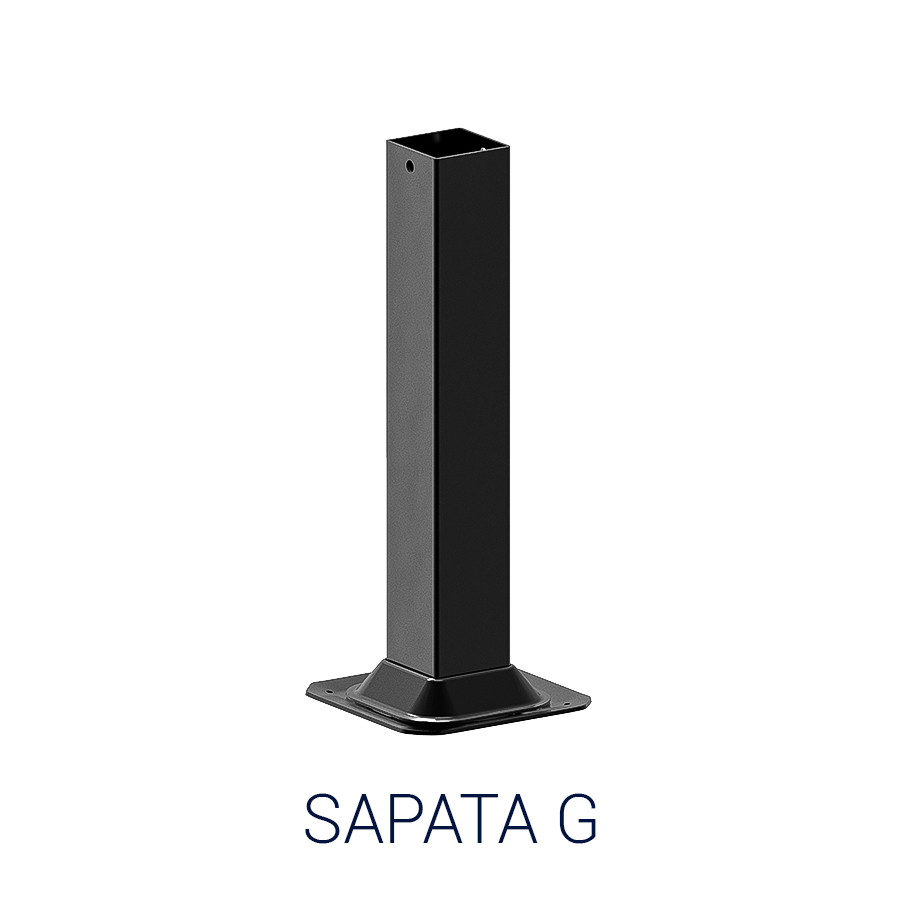

Aparelho de levantamento 28T - 885mm - Sapata G.
-
+
PE28T885

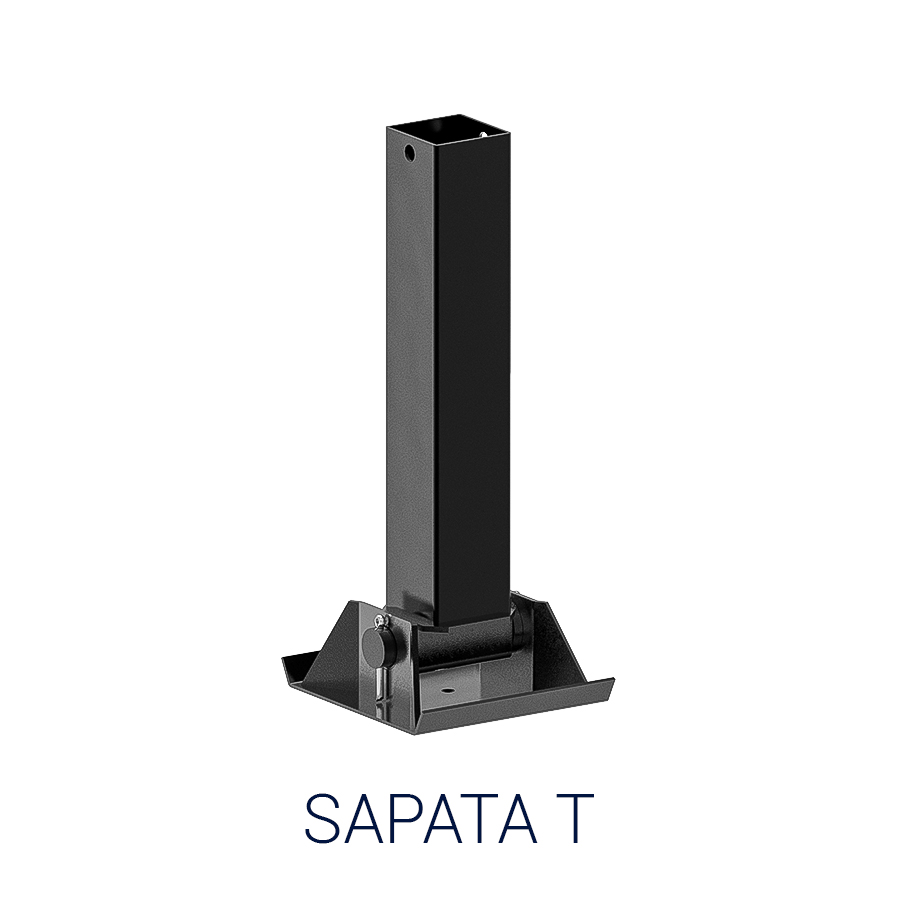

Aparelho de levantamento 28T - 885mm - Sapata T.
-
+
PE28S885

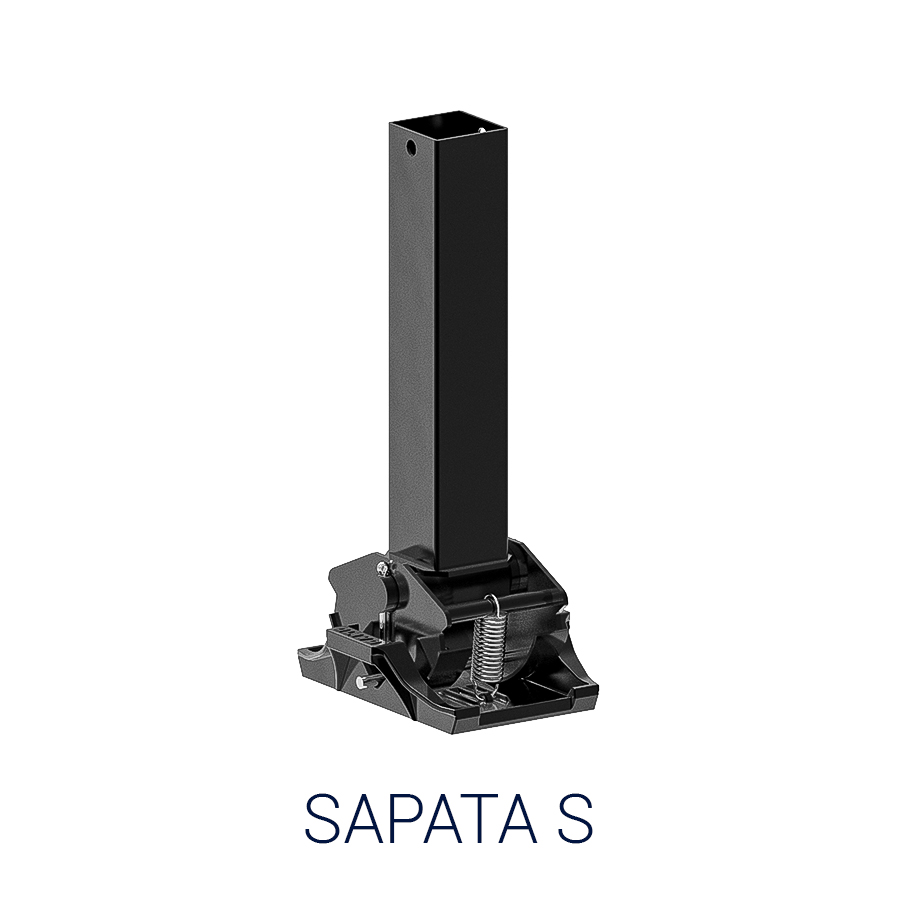

Aparelho de levantamento 28T - 885mm - Sapata S.
-
+

Descrição

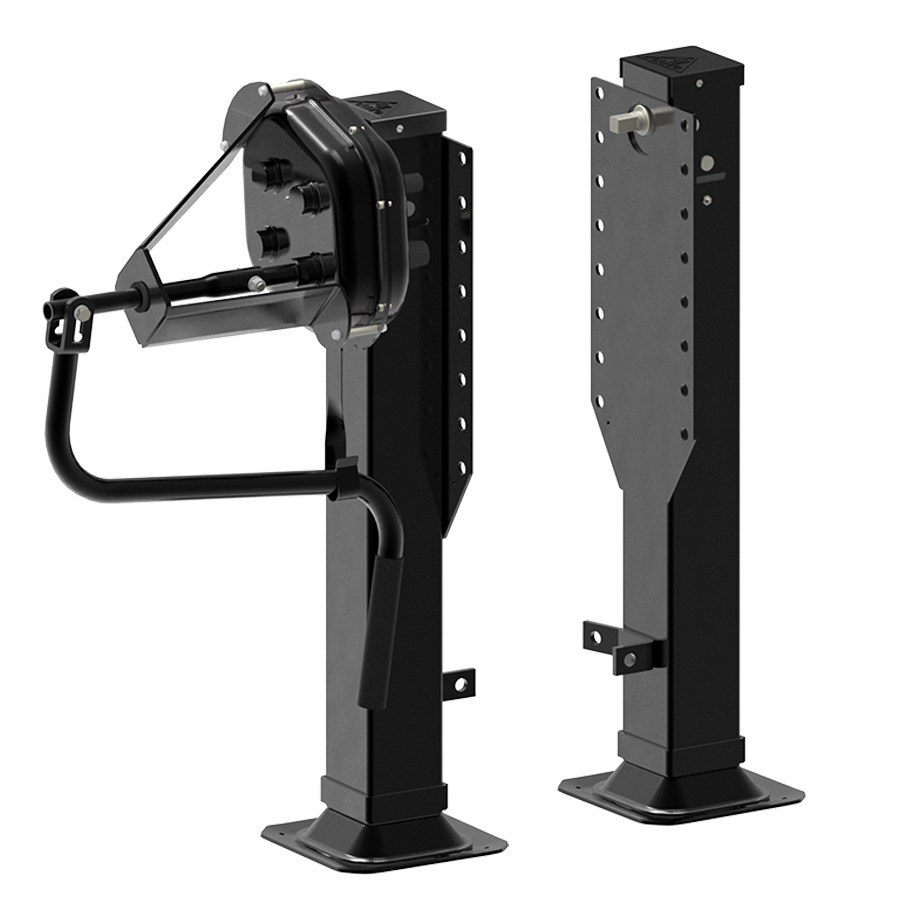

Aparelho de levantamento 28T - 885mm

Para sapatas G, T ou S.

Aplicação

Para Bitrem

Ficha Técnica

Tabela de Itens

Código Altura Sapata
PE28G885 885mm Tipo G
PE28T885 885mm Tipo T
PE28S885 885mm Tipo S

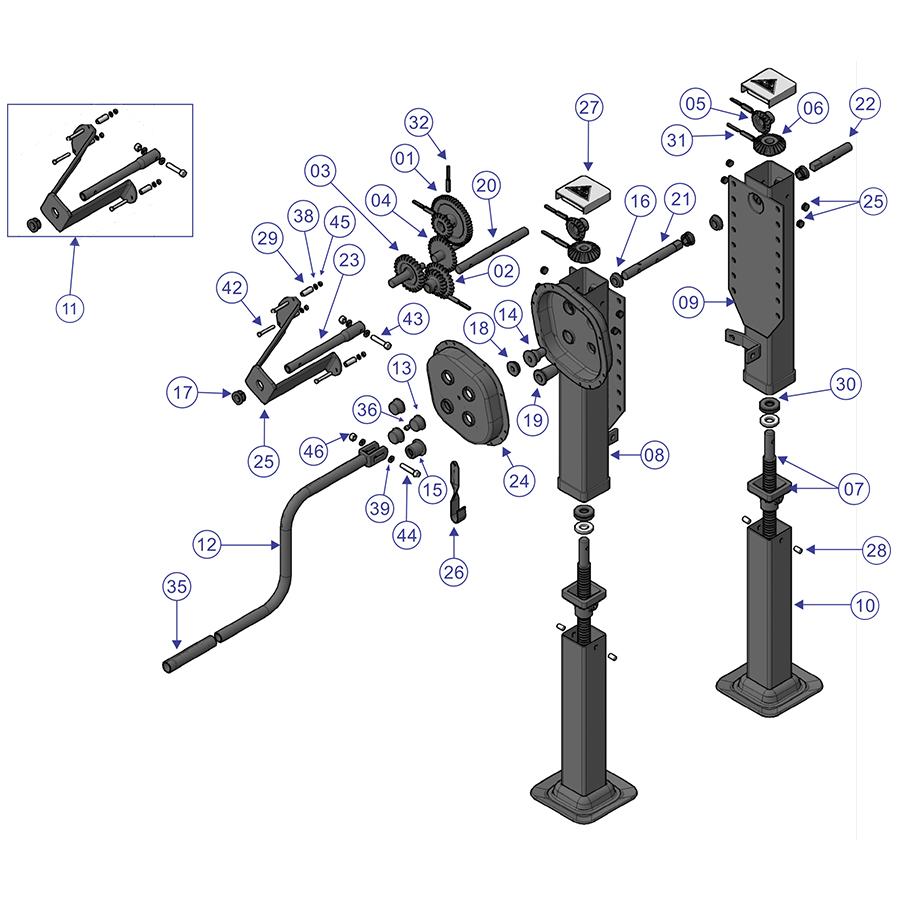

Itens

Item Código Descrição Qtd.
01 OL2801 Engrenagem Tripla 1
02 OL2802 Engrenagem Troca de marcha 1
03 OL2803 Engrenagem intermediária  1
04 OL2804 Eixo com engrenagem  1
05 OL2405 Pinhão Cônico 2
06 OL2406 Engrenagem Cônica 2
07 OL2407 Conjunto porca e fuso PE24/28T 2
*08 OL2808 Conjunto tubo externo direito (905mm)  1
*09 OL2809 Conjunto tubo externo esquerdo (905mm) 1
**10 OL2410 Conjunto da sapata (630mm) 2
11 OL2411 Conjunto extensor da manivela  1
12 OL2412 Conjunto da Manivela 1
13 OL2413 Bucha plástica 1
14 OL2414 Bucha do eixo de transmissão 1
15 OL2415 Bucha da caixa de transmissão 1
16 OL2416 Bucha Separadora 2
17 OL2417 Bucha do extensor 3
18 OL2818 Bucha do Eixo intermediário  1
19 OL2819 Bucha do Eixo de transmissão  1
20 OL2820 Eixo de transmissão  1
21 OL2821 Eixo de união direito  1
22 OL2422 Eixo de união esquerdo 1
23 OL2423 Eixo tubo remanchado 1
24 OL2824 Tampa da caixa de transmissão 1
25 OL2825 Mancal do extensor 1
26 OL2826 Suporte da manivela 1
27 OL2827 Tampa plástica branca 2
28 OL2428 Pinos para fixação da porca 4
29 OL2429 Luva distanciadora  3
30 OL2430 Rolamento fix. de esferas B 139 2
31 OL2431 Pino elático pes. Ø6x50 e Ø10x50 din 1481 2
32 OL2432 Pinos eláticos Ø6x40 e Ø10x40 din 1481 4
33 OL2433 Mola e esfera 1
34 OL2434 Plug de borracha 8
35 OL2435 Manopla 1
36 OL2436 Graxeira reta BSP 1/8" 3
37 OL2437 Adesivo de identificação  1
38 OL2438 Arruela lisa M6 galvanizada 3
39 OL2439 Arruela lisa Ø10 2
40 OL2440 Parafuso Fenda 3/16"x1/2" cabeça chata 4
41 OL2441 Parafuso Allen M6x12mm galvanizado 5
42 OL2442 Parafuso sextavado M6x60 3
43 OL2443 Parafuso sextavado M10x50 galvanizado 1
44 OL2444 Parafuso cab. sext. M10x60 galvanizado 1
45 OL2445 Porca sextavada M6 autotravante galvanizado 3
46 OL2446 Porca sextavada M10 autotravante 2
47 OL2418 Bucha do eixo de união 2
48 OL2467 Arruela de encosto do rolamento 1
*Códigos alteram conforme altura do aparelho de levantamento
**Código altera conforme tipo de sapata





Aparelho de levantamento 28T - 885mm
